Кабель СИП-4 в Уфе

Фото кабеля СИП-4 – в наличии в OOO «Москабель-Комплектация»
Узнать цену
*Цена зависит от объёма и условий (ТУ, ГОСТ и т.д.) и указана с учетом закупки более 125 км продукции, произведенной по ТУ. Стоимость кабеля меняется в зависимости от производителя, объемов и иных условий закупки
Сделать заказ
или пришлите заявку на zakaz@mscable.ru
Заказ от 5000 руб.
Доставка в Уфе и по региону (области) от 2 дней
Изображение и стоимость не являются публичной офертой
Посмотрите также
маркоразмеры
аналоги
описание
вопрос-ответ

Область применения провода СИП-4

СИП-4 – провод с алюминиевыми жилами и изоляцией из светостабилизированной модификации полиэтилена. Данная версия отличается отсутствием несущей нулевой жилы, что упрощает его использование в целях создания отводов для подачи электроэнергии к конечным потребителям. СИП-4 используется как вспомогательный провод.

Провода СИП-4 предназначаются для передачи электроэнергии потребителям однофазного и трехфазного тока, путем ответвления от высоковольтных магистральных линий и трансформаторных подстанций.

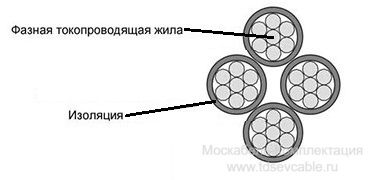

провод СИП-4 в разрезе

Провода СИП-4 используются для работы в сетях переменного тока, напряжением 0,66 и 1 кВ. Основная задача провода – создание распределительных и осветительных сетей. Монтаж провода СИП-4 ведется как на опорах (при монтаже между опорами необходимо использование несущего провода), так и на элементах конструкции зданий, как правило, на стенах.

Пригодны для монтажа внутри зданий (прокладка по стенам и внутри кабельных конструкций). Не распространяют горение при одиночной прокладке (в случае групповой прокладки разрешается применение огнезащитных покрытий). Соединение проводника ведется на шлейфах и опорах, ответвления с применением разделяющей арматуры производятся методом прокола изоляции провода. Максимальная длина прокладки от опоры к опоре (с учетом применения несущего троса) 40 метров. В связи с отсутствием несущего троса, в ходе монтажа методом натяжения линии – необходимо использовать динамометр.

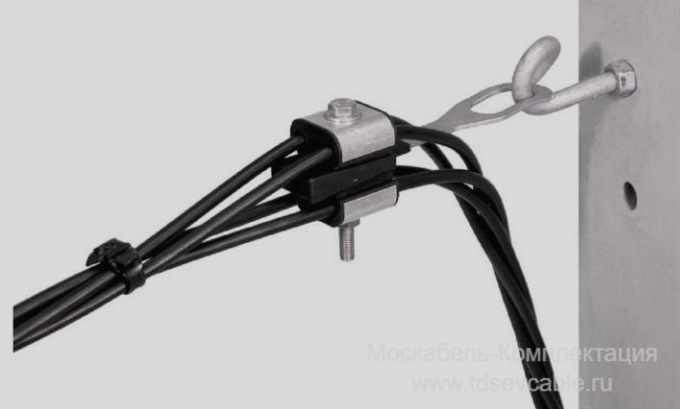

провод СИП-4 в работе

Из технологических преимуществ стоит выделить длительный срок работы провода без отказов, устойчивость к перепадам температуры и агрессивным веществам, возможность монтажа и ремонта без отключения питания линии, а также устойчивость к механическим воздействиям и коротким замыканиям. Плюсом стоит отметить меньший необходимый объем расчистки лесополосы в случае прорубания просек. Так же, за счет устойчивой изоляции, можно рассчитывать на бесперебойную работу в различных климатических условиях.

Из преимуществ в плане безопасности, стоит отметить возможность прикосновения человека к работающей линии в ходе ремонтных работ без последствий в виде поражения электрическим током. Также, провод не нахлестывается и не вызывает связанных с этим коротких замыканий в сети.

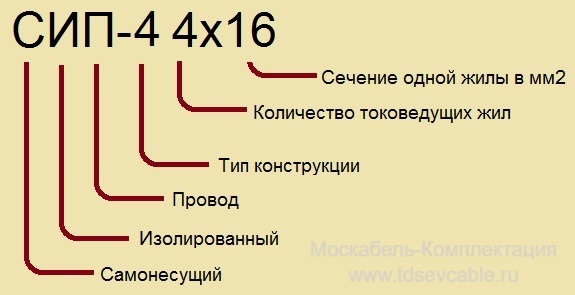

Расшифровка провода СИП-4

расшифровка провода СИП-4

На провод наносится аббревиатура с буквенными и цифровыми обозначениями:

  • С – самонесущий.
  • И – изолированный. Изоляция из химически сшитого светостабилизированного полиэтилена. Эта версия полимера отличается высокой термоустойчивостью, выносливостью к перепадам температур и сопротивляемостью к внешним метеорологическим воздействиям.
  • П – провод;

Далее следует набор цифр, представляющий собой набор цифр и их сечение. Далее, за знаком плюс, обозначается сечение несущей жилы, которое может отличаться от сечения токоведущих жил. Далее в маркировке указывается обозначение напряжения и ТУ, по которым выпущен данный кабель.

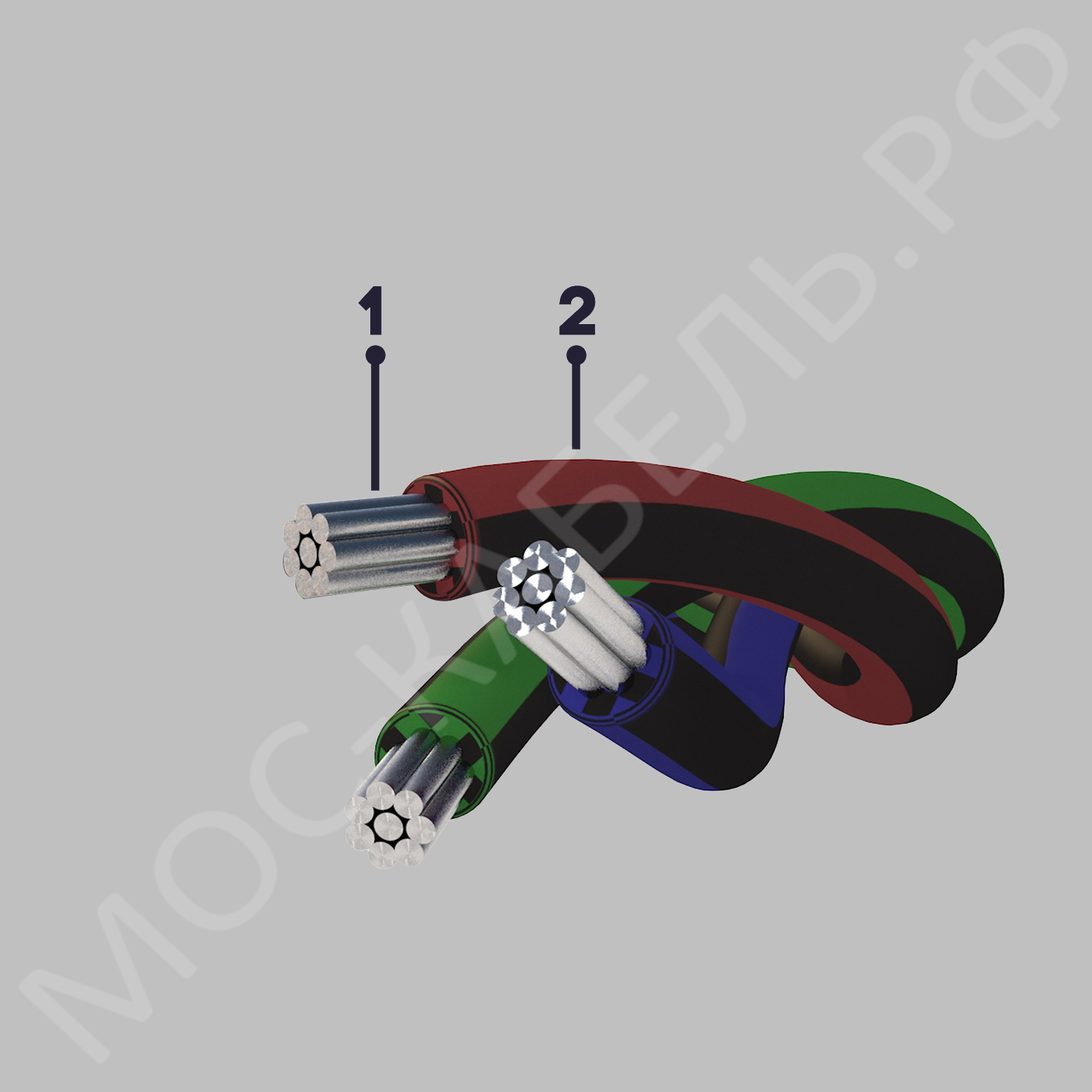

конструкция провода СИП-4

Конструкция провода СИП-4

  1. Алюминиевые, либо из алюмо-кремне-магниевого сплава AlMgSi, круглые или компактированные жилы;
  2. Изоляция из молекулярно-сшитого полиэтилена со светостабилизацией.

Технические и эксплуатационные характеристики провода СИП-4

Характеристики можно поделить на механические и электрические.

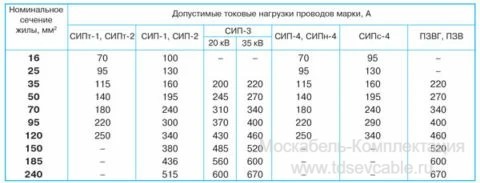

Основная характеристика, необходимая в расчетах и подборе кабеля – это сравнительно-допустимые токовые нагрузки:

характеристики провода СИП-4

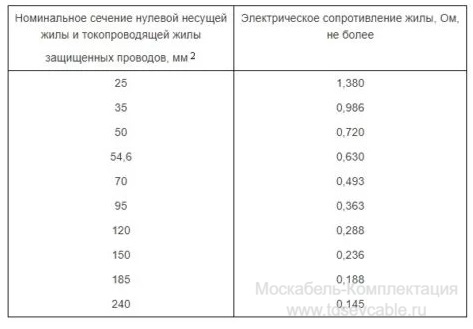

Электрическое сопротивление проводника. Оно зависит от материала, сечения и температуры нагрева. Сопротивление возрастает с ростом температуры проводящего материала. Зависимость сопротивления от сечения жил указана в таблице ниже:

характеристики провода СИП-4

Провод СИП-4 на 1 кВ должен выдерживать напряжение в 4 кВ в течение 5 минут, после выдержки в воде в течение 10 минут. В тот же момент, провод должен выдерживать импульсные нагрузки до 20 кВ. Одна из необходимых для производства качественного провода характеристик – усилие сдвига изоляции, отвечающее за плотность прилегания изоляции к токопроводящим жилам. Цифра исчисляется от 180 до 240 Н.

Минимальная температура монтажа без предварительного подогрева будет составлять -20 °C.

Общие характеристики описаны в таблице ниже:

Напряжение переменного тока 0,66, 1 кВ
Минимальная и максимальная температура эксплуатации от -50 до +50 °C
Относительная влажность воздуха при t 35 До 98 %
Минимальная температура прокладки провода -20 °C
Максимально допустимая температура нагрева жил +70 °C
Максимальная рабочая температура жил при перегрузках +80 °C
Максимально допустимая температура нагрева жил при коротком замыкании (4 с) +135 °C
Строительная длина: По договоренности
Минимальный радиус изгиба кабелей 7,5 наружных диаметров
Минимальный срок эксплуатации 40 лет
Гарантия 3 года
Количество жил
--- Не выбрано ---
Сечение жил
--- Не выбрано ---
название маркоразмеров
цена руб/м
количество
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 70.81 руб/м
от 69.84 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 145.5 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 145.5 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 39.58 руб/м
от 39.58 руб/м
от 39.58 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 58.98 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 58.98 руб/м
от 44.62 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 44.62 руб/м
от 62.08 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 62.08 руб/м
от 86.33 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 86.33 руб/м
от 113.49 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 113.49 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 478.99 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 577.15 руб/м
от 600.82 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 679 руб/м
от 79.38 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 79.38 руб/м
от 769.7 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 984.36 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 117.37 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 117.37 руб/м
от 149.09 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 149.09 руб/м
от 204.77 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 236.68 руб/м
от 286.78 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 330.77 руб/м
от 388.15 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 8.25 руб/м
от 451.05 руб/м

Условия продажи и поставки кабеля СИП-4

Купить кабель СИП-4 могут физические и юридические лица по безналичному расчету. Отгрузка купленной продукции производится в течение одного - двух дней с момента поступления оплаты на счет нашей компании.



Производители кабеля СИП-4:

Использование низкокачественного или контрафактного кабеля СИП-4 может привести к самым печальным последствиям. Для того, чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных кабельных производителей.


* Полный список производителей можно посмотреть ЗДЕСЬ.
